箱变的结构

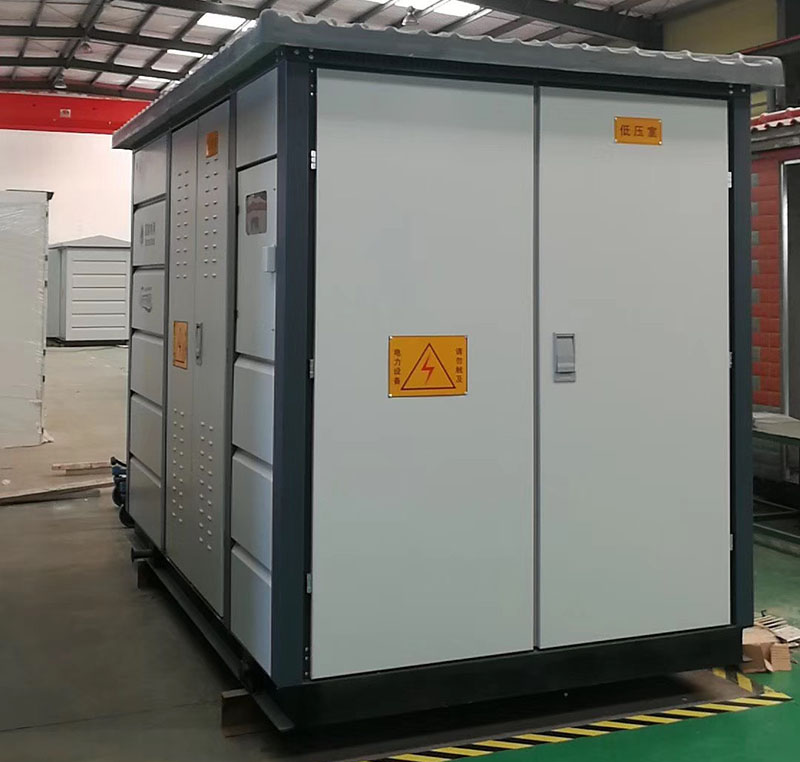

箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。还可在高压侧加装计量装置。低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。还可装补偿电容器、计量装置等。配电变压器一般选用油浸式或干式变压器。高压开关设备所在的室一般称为高压室，变压器所在的室一般称为变压器室，低压配电装置所在的室称为低压室，这三个室在箱变中有“目”字型布置和“品”字型布置。箱变是因由多件单独设备根据用户需要组合，因此有各种形式和功能，根据其结构的不同可分为美式箱式变和欧式箱式变。我国的一般采用的是欧式箱变。
